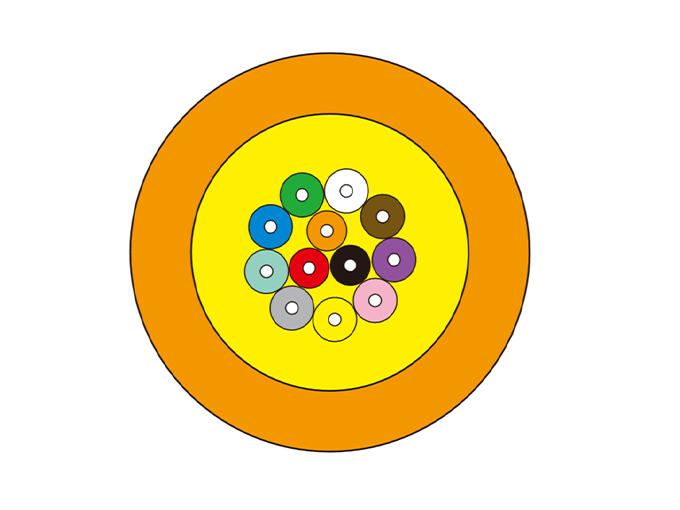

主要用于室内布线以及室内各种通信设备间、设备与仪器间、仪表与仪表间的连接。该光缆结构是将多根φ900μm (单模或多模)阻燃紧套光纤作为光传输介质，外覆一层芳纶纱作为受力加强单元，最外挤制一层PVC护套或低烟无卤护套而成。应用标准：YD/T1258.4、IEC60793、ISO/IEC11801 。
获取最低报价
主要用于室内布线以及室内各种通信设备间、设备与仪器间、仪表与仪表间的连接。该光缆结构是将多根φ900μm (单模或多模)阻燃紧套光纤作为光传输介质，外覆一层芳纶纱作为受力加强单元，最外挤制一层PVC护套或低烟无卤护套而成。应用标准：YD/T1258.4、IEC60793、ISO/IEC11801 。
·采用紧套设计；
·采用芳纶纤维加强，强度高、重量轻，易于施工和接续；
·纤芯采用多模62.5/125、50/125以及单模等多种规格；
·光纤规格：2~96芯；
·光缆性能满足行业规定的光传输、机械性能以及燃烧特性的要求
·护套可采用聚氯乙烯护套（PE）、聚氯乙烯护套（PVC）或低烟无卤阻燃护套（LSZH）；
·最小弯曲半径：10倍光线外径，更好的避免外界环境侵害；
·护套壁厚：0.9±0.1mm;
·短期压扁力：1000N/100mm;
·使用温度：-20~70ºC
·敷设方式：穿管、桥架。
纤芯颜色
纤芯颜色 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
蓝 | 橙 | 绿 | 棕 | 灰 | 白 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 |
阻燃性能
阻 燃 | 单根燃烧标准： | GB/T 18380.12-2008 | 成束燃烧标准： | GB/T 18380.35-2008 |
护套：线缆剥出50mm长，空护套水平放置，用酒精灯点着燃烧4-5秒后，火源离开，线缆火苗熄灭时间≤2秒；芳纶：燃烧成粉末状，移开火源后立即熄灭。 | ||||
光学特性
光纤类型 | 衰减 | 满注入带宽（OFL） | 有效模式带宽 | 10以太网链路长度SX | 最小弯曲半径（mm） | |
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
典型值（dB/km） | 最大值（dB/km） | MHz·km | MHz·km | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
光纤类型 | 850nm/1300nm | |||||
典型值（dB/km） | 最大值（dB/km） | |||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥500/500 | / | ≥150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≥300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≥550 | 30 |
机械特性
光缆型号 | 光缆直径（mm） | 光缆重量（kg/km） | 允许拉伸力（N） | 允许压扁力（N/100mm） | 弯曲半径 | 护套厚度（mm） | |||
长期 | 短期 | 长期 | 短期 | 动态 | 静态 | ||||
GJFJV-2芯 | 3.6±0.2 | 12.5 | 180 | 440 | 300 | 1000 | 20D | 10D | 0.45±0.05 |
GJFJV-4芯 | 4.7±0.2 | 17.6 | 180 | 440 | 300 | 1000 | 20D | 10D | 0.8±0.1 |
GJFJV-6芯 | 5.2±0.2 | 22.8 | 180 | 440 | 300 | 1000 | 20D | 10D | 0.9±0.1 |
GJFJV-8芯 | 5.8±0.2 | 26.7 | 180 | 440 | 300 | 1000 | 20D | 10D | 0.9±0.1 |
GJFJV-12芯 | 6.3±0.2 | 32.7 | 180 | 440 | 300 | 1000 | 20D | 10D | 0.9±0.1 |
GJFJV-24芯 | 8.0±0.2 | 53 | 200 | 660 | 300 | 1000 | 20D | 10D | 1.0±0.1 |
护套参数
光纤类型 | 外护套颜色 | 外护套表面 | 护套材料 |
B1 | 黄色 RAL 1018 | 色泽光亮、无沙粒、破皮、刮伤等 | PVC、LSZH |
A1a | 橙色RAL 2008 | 色泽光亮、无沙粒、破皮、刮伤等 | PVC、LSZH |
A1a OM3 | 水绿色RAL 6027 | 色泽光亮、无沙粒、破皮、刮伤等 | PVC、LSZH |
A1a OM4 | 紫色RAL 4003 | 色泽光亮、无沙粒、破皮、刮伤等 | PVC、LSZH |
购货信息
型号 | 产品描述 | 颜色 | 包装 |
GJFJV-xxB1 | 室内-xx芯单模软光缆 | 黄色 | 2000m轴装 |
GJFJV-xxA1b | 室内-xx芯多模软光缆 | 橙色 | 2000m轴装 |
GJFJV-xxA1a | 室内-xx芯多模软光缆 | 橙色 | 2000m轴装 |
GJFJV-xxA1am300 | 室内-xx芯万兆多模软光缆（50/125/300M） | 水绿色 | 2000m轴装 |
GJFJV-xxA1am550 | 室内-xx芯万兆多模软光缆（50/125/550M） | 紫色 | 2000m轴装 |
GJFJH-xxB1 | 室内低烟无卤阻燃（成束燃烧）-xx芯单模软光缆 | 黄色 | 2000m轴装 |
GJFJH-xxA1b | 室内低烟无卤阻燃（成束燃烧）-xx芯多模软光缆 | 橙色 | 2000m轴装 |
GJFJH-xxA1a | 室内低烟无卤阻燃（成束燃烧）-xx芯多模软光缆 | 橙色 | 2000m轴装 |
GJFJH-xxA1am300 | 室内低烟无卤阻燃（成束燃烧）-xx芯万兆多模软光缆（50/125/300M） | 水绿色 | 2000m轴装 |
GJFJH-xxA1am550 | 室内低烟无卤阻燃（成束燃烧）-xx芯万兆多模软光缆（50/125/550M） | 紫色 | 2000m轴装 |
